微電網光伏儲能系統是一種將光伏發電、儲能裝置、能量管理系統以及負荷控制集于一體的分布式能源系統，能夠實現并網運行或離網獨立運行。其核心目標是通過優化能源利用效率，提高供電可靠性，并促進可再生能源的消納。以下是華紐電能對其工作原理的詳細分析：
微電網光伏儲能系統主要由以下部分組成：

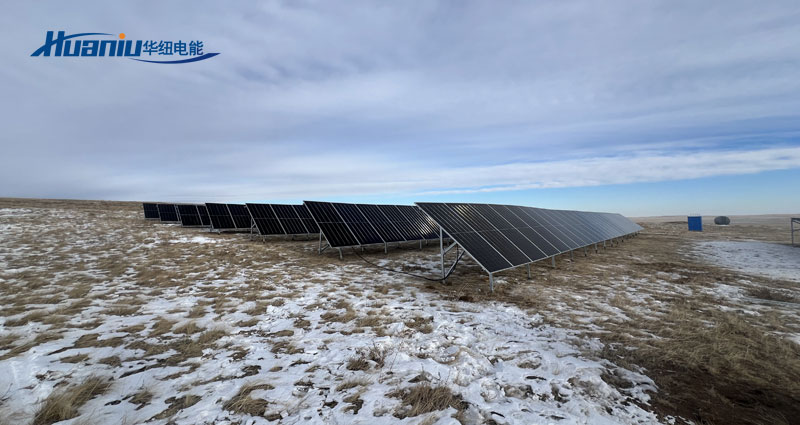

1. 光伏陣列
由太陽能電池板組成，將光能轉化為直流電（DC），其輸出功率受光照強度、溫度、陰影遮擋等因素影響。
2. DC/DC變換器
用于調節光伏陣列的輸出電壓，使其與儲能系統或直流母線匹配，同時實現最大功率點跟蹤（MPPT），以最大化發電效率。
3. 儲能裝置
通常采用鋰離子電池、鉛酸電池或液流電池，存儲多余光伏電能，并在光照不足時釋放能量。儲能系統通過雙向DC/AC或DC/DC變換器與微電網連接。
4. 逆變器（DC/AC）
將直流電轉換為交流電（AC），以滿足負荷需求或與電網同步。并網逆變器需具備頻率、電壓同步功能。
5. 能量管理系統（EMS）
核心控制單元，負責數據采集、功率分配、運行模式切換（并網/離網）、經濟調度等。
6. 負荷
包括關鍵負荷（需優先供電）和可調負荷（可響應電價或功率指令）。
7. 并網開關
用于微電網與主網之間的連接或隔離。
1. 能量流動邏輯
- 光伏發電階段：
光照充足時，光伏陣列發電，優先供給本地負荷。若發電量超過負荷需求，多余電能通過雙向逆變器存入儲能電池；若儲能已滿，則可通過并網逆變器向主網饋電（需符合當?shù)卣撸?/p>
- 儲能放電階段：
當光伏發電不足（如夜間或陰天），儲能系統釋放電能，通過逆變器轉換為交流電供電。若儲能電量不足，則切換至主網供電（并網模式）或啟動柴油發電機（離網模式）。
- 并網互動階段：
在并網模式下，系統可根據電價實施“峰谷套利”（低儲高放），或響應電網調度指令參與需求側管理。
2. 運行模式切換
- 并網模式：
微電網與主網同步運行，電壓和頻率由主網支撐。此時光伏發電可“自發自用，余電上網”，儲能系統參與調頻或削峰填谷。
- 離網模式（孤島模式）：
當主網故障或計劃斷開時，微電網獨立運行。儲能系統和光伏共同維持電壓/頻率穩定，需通過“黑啟動”能力為負荷供電。此時需精確控制發電與負荷的實時平衡，避免頻率崩潰。
3. 能量管理策略
恒功率控制：
儲能系統以固定功率充放電，適用于平滑光伏出力波動。
恒壓/恒頻控制：
在離網模式下，逆變器模擬同步發電機特性，維持電壓和頻率在允許范圍內（如50Hz±0.5%）。
經濟優化調度：
EMS基于電價、負荷預測和天氣數據，動態規劃儲能充放電計劃，降低用電成本。
1. MPPT技術
通過擾動觀察法、電導增量法等實時調整光伏陣列工作點，確保最大能量捕獲。
2. 無縫切換技術
并網與離網模式切換需在毫秒級完成，避免負荷斷電。采用預同步檢測和快速繼電器控制。
3. 電池管理（BMS）
監控電池SOC（荷電狀態）、SOH（健康狀態），防止過充/過放，延長壽命。
4. 虛擬同步機（VSG）
使逆變器具備慣性響應能力，增強離網穩定性。
四、應用場景
1. 偏遠地區供電：
離網微電網可替代柴油發電機，降低碳排放。
2. 工商業園區：
通過峰谷差價節省電費，并作為應急電源。
3. 電網薄弱區域：
提高供電可靠性，減少停電損失。
- 技術挑戰：
高比例光伏接入可能導致諧波污染；電池壽命和成本仍需優化。
- 政策依賴：
余電上網政策、儲能補貼等直接影響經濟性。
- 未來趨勢：
結合氫儲能、AI調度算法，向“零碳微電網”演進。
結語
微電網光伏儲能系統通過多能協同和智能控制，實現了可再生能源的高效利用，是能源轉型的重要載體。隨著技術進步和成本下降，其應用潛力將進一步釋放。
